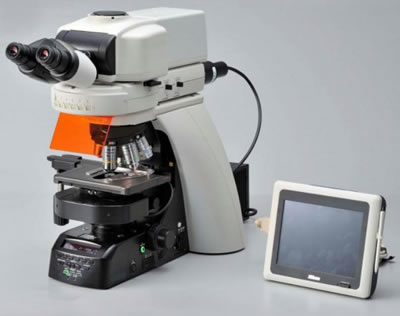

Eclipse Ni-E – современный высокотехнологичный исследовательский микроскоп, разработанный с использованием технологий, которые до этого использовались только в инвертированных моделях. Микроскоп Eclipse Ni-E имеет гибкую структуру, позволяющую сформировать конфигурацию, способную удовлетворить самого требовательного пользователя.
Слоёная структура увеличивает гибкость системы
Разработанная и запатентованная компанией Nikon структура расположения модулей микроскопа слоями (stratum structure) позволяет одновременно устанавливать два оптических пути на один микроскоп для реализации разнообразных приложений.
Эта структура позволяет объединить в одном микроскопе эпифлуоресцентный осветитель и колесо барьерных фильтров или модуль фотоактивации с модулем дорсального фотопорта, впервые используемым в прямых микроскопах.
|
Ni-E с модулем дорсального фотопорта, моторизованным эпифлуоресцентным модулем, двумя камерами высокого разрешения, моторизованным столиком и моторизованным квадрикулярным тубусом. |
Ni-E с модулем фотоактивации, моторизованным эпифлуоресцентным модулем, высокочувствительной камерой, моторизованным столиком и моторизованным квадрикулярным тубусом. |
Высокоскоростные моторизованные аксессуары для микроскопа Eclipse Ni-E
Микроскоп Eclipse Ni-E имеет широкий выбор новых моторизированных опций, таких как моторизированная турель фильтров, высокоскоростные шторки для флуоресценции и моторизированный модуль для фотоактивации.
Два варианта механизма фокусировки микроскопа Eclipse Ni-E
Микроскоп Eclipse Ni-E может быть с фокусируемым столиком и с фокусируемым револьвером. Вариант комплектации микроскопа Eclipse Ni-E с фокусируемым револьвером и зафиксированным столиком позволяет удовлетворять требования таких экспериментов, как например in vivo глубокая визуализация при помощи мультифотонной конфокальной микроскопии.
Автоматическая настройка микроскопа Eclipse Ni-E при смене увеличения
Конденсер, апертурная и полевая диафрагмы, ND фильтры и интенсивность осветителя микроскопа Eclipse Ni-E автоматически устанавливаются в оптимальные позиции при изменении увеличения. Моторизованный столик автоматически перемещается для соблюдения парфокального расстояния, чтобы удержать изображение в фокусе. Все настройки микроскопа Eclipse Ni-E задаются и могут быть изменены пользователем.
Изменение условий и методов наблюдения
Выбранные и настроенные пользователем методы и/или условия наблюдения с помощью микроскопа Eclipse Ni-E могут быть записаны на отдельную кнопку и применены одним нажатием. Это позволяет при необходимости очень быстро менять метод или условия наблюдения. Так же эта функция позволяет точно воспроизводить условия наблюдения.
Высокоточная моторизованная фокусировка микроскопа Eclipse Ni-E
Высочайшая точность фокусировки даёт точную информацию о Z-позиции, что необходимо для конфокальной лазерной микроскопии и позволяет автоматически снимать серии изображений по оси Z.
Идеальные оптические характеристики
Технология нанокристаллического покрытия
Новейшие объективы микроскопа Eclipse Ni-E имеют антибликовое покрытие из частиц нанометрового размера.
Покрытие основано на технологии производства полупроводников и успешно зарекомендовало себя в производстве объективов для фотокамер Nikon. Губчатая структура покрытия, включающая в себя наночастицы, позволяет достичь очень низкого коэффициента преломления.
Новая серия объективов CFI Plan Apochromat λ для микроскопа Eclipse Ni-E
Высочайшая числовая апертура (NA) облегчает работать в большем диапазоне длин волн. Благодаря нанокристаллическому покрытию Nikon и коррекции хроматических аберраций в диапазоне от 435 нм до 850 нм эти объективы идеально подходят не только для наблюдения методами светлого поля и DIC, но и методом флуоресценции. Эти объективы позволяют получать яркое и чистое изображение как на длинах волн приближенных к инфракрасному диапазону, так и для технологии многоцветной флуоресценции. Так как яркое изображение может быть захвачено даже при слабом освещении, повреждение образцов минимизируется.
Водопогружаемые объективы для микроскопа Eclipse Ni-E
Объективы с большим рабочим расстоянием и высокой числовой апертурой обеспечивают отличную передачу в диапазоне длинных волн. Осевая хроматическая аберрация объективов 40x и 60x была откорректирована до 850 нм, что позволяет делать изображения с высоким разрешением мельчайших структур в толстых образцах в процессе IR-DIC наблюдения. Объективы 25xW MP и 100x имеют высокую NA и большое рабочее расстояние. Благодаря коррекции хроматических аберраций в инфракрасном диапазоне эти объективы идеально подходят для наблюдения за мультифотонным возбуждением. К тому же использование механизма компенсации сферических аберраций, возникающих при изменении температуры и глубины точек наблюдения, позволяет получать чистые изображения глубоких мест в толстых образцах.
Равномерно яркое освещение микроскопа Eclipse Ni-E
Фасеточные линзы «fly-eye» идеально подходят для диаскопических систем освещения. Равномерное и яркое освещение по всему периметру поля зрения гарантируется при любом увеличении.
Подавление шумов флуоресценции при работе на микроскопе Eclipse Ni-E
Запатентованный механизм шумоподавления Nikon используется в конструкции эпифлуоресцентных турелей и кубов фильтров. Соотношение сигнал/шум было значительно улучшено путём тщательного устранения постороннего света в кубах фильтров, что позволяет снимать изображения с высокой контрастностью и яркостью даже при слабых флуоресцентных сигналах.
Невероятная простота эксплуатации микроскопа Eclipse Ni-E
Простота цифровой обработки изображения
Изображения, полученный с помощью микроскопа Eclipse Ni-E, могут быть захвачены камерами Digital Sight, простым нажатием на кнопку захвата изображения, расположенную на штативе микроскопа.
Эргономичный 3D дизайн микроскопа Eclipse Ni-E
Большая часть функций управления микроскопом может быть осуществлена с легкодоступных кнопок на фронтальной панели микроскопа Eclipse Ni-E. Кнопки управления по бокам микроскопа наклонены, что позволяет легко нажимать их, не прерывая наблюдения.
Интуитивное управление контроллерами
Новый автономный блок DS-L3 позволяет управлять функциями микроскопа Eclipse Ni-E, камерами Digital Sight и перефирийными устройствами с помощью мыши или сенсорного дисплея без соединения с ПК, а также передавать изображения через сеть. Так же доступен эргономичный контроллер с простым управлением, идентичным расположенному на микроскопе.
Технические характеристики микроскопа Eclipse Ni-E
|
Модель микроскопа |
Ni-E |
Ni-E |
|
Оптическая система |
«Бесконечная» оптика CFI60 |
«Бесконечная» оптика CFI60 |
|
Фокусировка |
Моторизованное перемещение столика. |
Моторизованное перемещение револьвера |
|
Встроенный линейный энкодер с разрешением 0.025 мкм. |
||
|
Коаксиальные рукоятки грубой и точной фокусировки |
||
|
Диаскопический осветитель |
Галогеновая лампа 12В 100Вт., встроенная линза «fly-eye» |
|
|
Автоматическая настройка |
||
|
Контроль |
Фронтальная панель
Правая панель
Левая панель
Джойстик управления моторизованным столиком |
|
|
Окуляры (поле зрения) |
|
|
|
Тубусы (поле зрения) |
|
|
|
Порты |
|
|
|
Револьвер |
|
|
|
Предметный столик |
Моторизованный предметный столик. Разрешение 0.1 мкм |
|
|
Столик с керамическим покрытием, препаратодержатель на 2 слайда, рукоятка управления справа, диапазон перемещения 78 х 54 мм, регулировка высоты рукоятки управления и усилия перемещения |
Столик, диапазон перемещения 30 х 30 мм |
|
|
Конденсер |
|
Длиннофокусный конденсер для DIC и косого освещения NA 0.78 |
|
Блок флуоресценции |
|
|
|
Блок флуоресценции |
|
|
|
Блок флуоресценции |
|
|
|
Источник эпископического освещения |
|
|
|
Потребляемая мощность |
Мах. 211 Вт |
Мах. 96 Вт |
|
Вес |
29 кг |
42 кг |
