Ручной микроскоп для работы при эпископическом/диаскопическом освещении, который отвечает разнообразным требованиям наблюдения, контроля, исследования и анализа в широком спектре отраслей промышленности. Более высокие чем когда-либо ранее числовые апертуры и большое рабочее расстояние являются залогом исключительно высоких оптических характеристик и эффективного процесса полученияцифровых изображений.

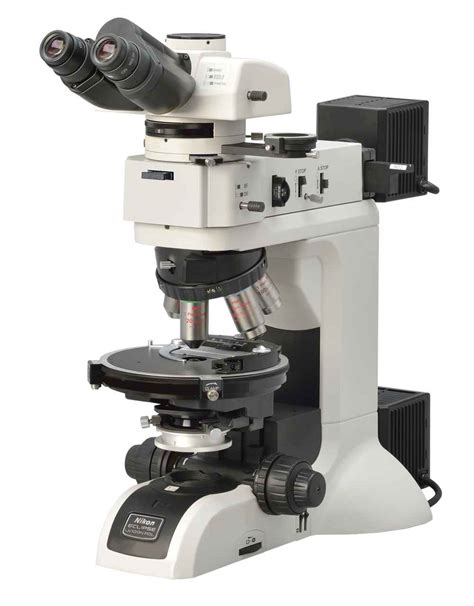

Модульная конструкция микроскопа Nikon Eclipse LV100ND с ручным управлением для работы при эпископическом/диаскопическом освещении, позволяет управлять сменой объективов и интенсивностью освещения с помощью блока управления камерой DS-L3 и автоматически распознает метод наблюдения. Подходит для наблюдений по методу светлого поля, темного поля, простой поляризации, ДИК, эпифлуоресценции и двухлучевой интерферометрии. Кроме того, возможно выполнять наблюдения по методу фазового контраста и ДИК при диаскопическом освещении. Отвечает разнообразным требованиям наблюдения, контроля, исследования и анализа в широком спектре отраслей промышленности. Высокая числовая апертура и большое рабочее расстояние являются залогом высоких оптических характеристик и эффективного процесса получения цифровых изображений. Модель снабжена надлежащей защитой от статического электричества, что делает ее подходящей для работы с магнитными головками.
Компоненты микроскопа – основание, предметный столик, осветительный блок и др. выполнены в виде отдельных модулей для обеспечения большей универсальности системы, которые можно комбинировать друг с другом для получения системы с нужными характеристиками
Возможные методы исследования:
Светлое поле
Темное поле
ДИК
Флуоресценция
Простая поляризация
Фазовый контраст
Двухлучевая интерферметрия
Применение:
Антенны, Телекоммуникации и электроника, МЭМС, Металлургия, Композиты,Медицинские приборы, Ткани/текстиль, Металлургическая промышленность,Анализ дефектов и причин разрушения, Оптические телескопические системы,Мобильные телефоны, бритвы и часы
Особенности
-
Изучение крупных образцов - позволяет изучать поверхности изделий прецизионного формования, оптических материалов и прочих крупногабаритных образцов
-
Широкий выбор предметных столиков и дополнительного оборудования - выбираются подходящие модули на основании используемых образцов и хода столика
-
Предметные столики других производителей – совместимость с моторизованными предметными столиками других производителей, таких как Prior Scientific со специальными адаптерами позволяет изучать образцы с высотой до 116.5 мм, благодаря чему появляется возможность изучать торцы оптоволокна и других подобных образцов
-
Галогенный источник освещения 12В-50Вт - Несмотря на то, что ламповый блок с предварительным центрированием имеет напряжение12В и мощность 50Вт, его яркость эквивалентна или превышает показатели источников с параметрами 12 В-100Вт. Экологичная галогенная лампа с низким энергопотреблением позволила реализовать компактную конструкцию микроскопа. Также благодаря такому типу освещения значительно снижается расфокусировка, связанная с тепловым воздействием.
-
Светодиодный осветитель - Светодиодный осветитель белого света был разработан специально для работы по методу светлого поля. Он управляется с помощью подключенного контроллера. Используя контроллер, внешнее управление так же возможно.
-
NIS-Elements - Программное обеспечение для анализа изображений
Управление моторизированными узлами микроскопа
получения изображений
анализ изображений и обработка
-
Сшивка изображений (большое изображение) - сшивает несколько изображений для увеличения поля зрения. Полученные ранее изображения также могут быть сшиты вместе.
-
Измерение вручную и аннотирование изображений - Ручное измерение обеспечивает быстрое измерение длины и площади путем проведения линий или выделения объекта прямо на изображении.Результат измерений можно прикрепить к изображению или экспортировать в текстовый документ или таблицу Excel.
-
Увеличенная глубина резкости (EDF) – комбинирует сфокусированные изображения для разных положений по оси Z и создает трехмерную картинку
Характеристики
Базовый блок |
Встроенный источник питания 12В 50 Вт для регулировки освещения |
Максимальная высота образца |
38 мм |
Фокусировочный механизм |
Слева: грубая и точная фокусировка/Справа: точная фокусировка, ход 40 мм, |
Револьверы объективов |
Шестиместный револьвер |
Эпископический осветитель |
Осветитель LV-UEPI-N 12 В 50 Вт с предварительной центровкой, методы исследования: светлое поле, темное поле, ДИК, простая поляризация, переключение между методами светлого/темного поля и соответствующее переключение апертурной диафрагмы (с центрированием), полевой диафрагмы (с центрированием). Возможность вставки поляризатора/анализатора, λ-пластины |
Диаскопический осветитель |
Осветитель LV-LH50PC 12 В 50 Вт с предварительной центровкой (фасеточная оптика) |
Окулярный тубус |
Тринокулярный тубус LV-TI3 ESD (Прямое изображение, поле зрения: 25 мм) |
Предметный столик |
Предметный столик LV-S32 3x2 (Диапазон перемещений: 75x50 мм включая стеклянную пластину), |
Конденсор |
Ахроматический (светлое поле), сухой (фазовый контраст, диаскопический DIC, тёмное поле), и т.д. |
Окуляры |
Окуляры серии CFI: |
Объектив |
Объективы серий CFI60-2/оптическая система CFI60: в зависимости от метода наблюдения |
Энергопотребление |
1,2A/75Вт |
