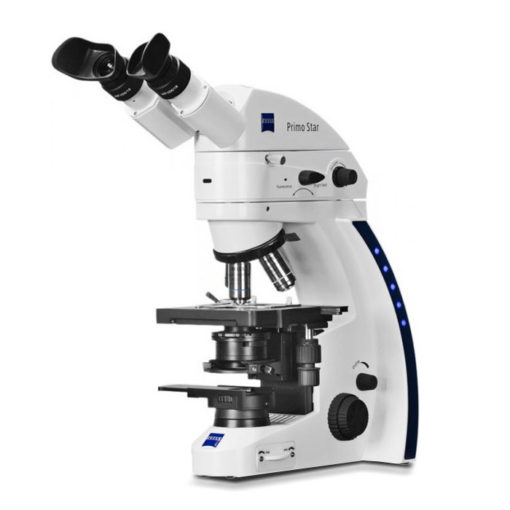

Carl Zeiss Primo Star iLED

Carl Zeiss Primo Star iLED является результатом совместного проекта Фонда по инновационным новым методам диагностирования FIND и фирмы Carl Zeiss. Специально для микроскопических исследований туберкулеза фирма Carl Zeiss создала для решения повседневных задач флуоресцентный светодиодный микроскоп Prime Star iLED.
Важный элемент быстрого и надежного исследования
Дальнейшее подавление туберкулеза возможно только при эффективном исследовании с последующим лечением инфицированных. В связи с этим ВОЗ рекомендует проведение микроскопических исследований для обнаружения микобактерий с использованием флуоресцентной микроскопии. Флуоресцентный микроскоп Primo Star iLED на базе светодиодов объединяет преимущества флуоресцентной микроскопии и, за счет применения инновационных элементов, смещает акценты в сторону повышения прочности конструкции, эффективности энергопотребления и простоты применения. Многогранный спектр возможностей Primo Star iLED – убеждает качеством + техническими характеристиками:
• возбуждение флуоресценции отраженным светом
• быстрое переключение с флуоресценции на метод светлого поля
• экономическая эффективность светодиодной концепции
• аккумуляторный комплект для автономной работы
• специальные наглазники
• простота в применении
• долговечность и прочность конструкции
• отлично зарекомендовавшая себя оптика фирмы Карл Цейсс из высококачественных сортов стекла
• высококачественные материалы
• поддержка фирмой Карл Цейсс во всех странах мира

Наряду с этим Primo Star iLED сохранил преимущества Primo Star:
• эргономичность: вращаемая визуальная насадка типа Siedentopf с удобным углом наклона 30°, регулировка индивидуального межзрачкового расстояния в диапазоне от 48 до 75 мм
• гибкость: модульная система освещения, галогенная лампа (30 Вт), светодиоды со стабильной цветовой температурой и высоким КПД., зеркало с регулируемым углом наклона (для
комплектаций с предустановленным освещением по Келеру)
• комфортность: внешний блок питания со встроенной позицией парковки
• форма и функциональность: привлекательный дизайн в сочетании с максимальной функциональностью, светодиодная индикация интенсивности по обеим сторонам штатива

Больше возможностей – шире спектр применений
Primo Star iLED также подходит для исследований при выявлении других инфекционных заболеваний, например, малярии и сонной болезни. Благодаря простоте переключения с флуоресценции на светлое поле микроскоп может использоваться также для простых лабораторных и повседневных исследований. Причем с соотношением цена/качество, которое ранее было недостижимо для этого сегмента.
Больше возможностей по всем позициям:
Флуоресцентный контраст светодиодного микроскопа Primo Star iLED
При флуоресцентном возбуждении в Primo Star iLED микобактерии начинают светиться желто-зеленым цветом на темном фоне. Благодаря этому и при использовании объектива
40х с большим полем зрения микроскопа время обнаружения возбудителя может сократиться до одной четверти. Кроме того, при этом чувствительность обнаружения возбудителя возрастает на 10 %.
Возбуждение флуоресценции выполняется с использованием аурамина О синим светодиодным светом (не ультрафиолетовыми лучами!) длиной волны 455 нм и регистрируется в диапазоне от приблизительно 500 до 650 нм. Возбуждение обеспечивает отличный контраст и исключительно хорошее соотношение сигнал/шум.

Светлое поле и флуоресценция:
С Primo Star iLED возможно все!
Простое переключение с флуоресценции на светлое поле существенно расширяет спектр применений Primo Star iLED. Учитывая конкретные требования, микроскопическое исследование может проводиться либо методом светлого поля в проходящем свете или флуоресцентным методом. Таким образом, Primo Star iLED является завершенным решением для проведения микроскопической диагностики туберкулеза традиционным способом или с использованием флуоресценции. Гибкость и высокая производительность – действительно настоящее качество фирмы Карл Цейсс.

Mycobacterium tuberculosis, исследование методом окрашивания по Цилю-Нильсену: на микроскопическом изображении сложно различимы микобактерии, окрашенные в фиолетовый цвет

Применение флуоресцентного контрастного метода с окрашиванием аурамином O: микобактерии хорошо видны в виде светящихся желто-зеленоватых частиц на темном фоне
Экономически эффективное решение: концепция применения светодиодов
Особенно эффективной с точки зрения затрат и потребления электроэнергии является инновационная концепция светодиодного возбуждения флуоресценции и освещения. Светодиоды со сроком службы минимум 10 лет несравненно долговечнее: ведь за средний срок службы микроскопа, как правило, не возникает необходимость в замене светодиодов. Существенно упрощается обслуживание и работа микроскописта:
• отпадает необходимость в замене ламп и в трудоемкой настройке
• Primo Star iLED сразу готов к работе, отсутствуют потери времени на разогрев или остывание ртутных ламп
• нет опасности ослепления, возбуждение флуоресценции осуществляется отраженным светом
• значительное снижение расхода электроэнергии, светодиоды потребляют до одной десятой от электроэнергии, необходимой для ртутной лампы на 50 Вт
• фактически не вырабатывается тепло, обеспечен щадящий режим для образцов

Модульная архитектура: iLED как пакет модернизации
Все, у кого уже есть Primo Star, могут без проблем выполнить модернизацию и получить в итоге Primo Star iLED. Пакет модернизации включает в себя флуоресцентную вставку, ручку для переноски, магнитную вставку, наглазники и диафрагму. Монтируется все просто, переоборудование микроскопа не займетмного времени.

Высококачественная и хорошо защищенная оптика фирмы Карл Цейс
Все оптические компоненты прошли противогрибковую обработку. Использование такого покрытия обеспечивает оптимальное применение и долговременную защиту при использовании в экстремальных климатических условиях. Вся оптика изготовлена из стекла, отвечающего строжайшим требованиям качества. Продуман и другой аспект безопасности: объективы и окуляры защищены от кражи при использовании микроскопа и во время транспортировки.

Оптическая система
Ахроматическая, оптика скорректирована на бесконечность
Парфокальное расстояние
45 мм
Длина тубуса
180 мм
Увеличение
От х100 до х1000 для визуальных наблюдений
Окулярные трубки
Поворотная насадка Siedentopf с верхней и нижней позициями с высотой окуляра ок. 40 мм; регулируемое межзрачковое
расстояние: от 48 до 75 мм; насадка с вращением на 360°; угол обзора 30° (эргономичный угол); бинокулярный тубус
Окуляры
Широкопольные WF 10x/18 Br. foc. со специально разработанными наглазниками
Револьверная головка
4-местная, наклоненная назад
Объективы
Plan-Achromat 10x/0,25 D=0 рабочее расстояние: 4,51 мм; Plan-ACHROMAT 20x/0,4 D=0 рабочее расстояние: 1,00 мм;
Plan-ACHROMAT 40x/0,65 D=0 рабочее расстояние: 0,45 мм; Plan-ACHROMAT 100x/1,25 D=0 рабочее расстояние: 0,30 мм
Конденсор
Конденсор Аббе 0,9/1,25 (фиксированная система Келера)
Освещение
Модульная концепция освещения с выдвижным приспособлением для освещения проходящим светом; светодиод белого свечения
(3 Вт/6 В); светодиод синего свечения (455 нм; 3 Вт/6 В); светодиод класса 3B; возбуждение флуоресценции отраженным светом
Предметный столик
Столик с правосторонним управлением
Размеры столика
(ширина х глубина): 140 мм x 135 мм
Диапазон перемещения
(ширина х глубина): 75 мм x 30 мм
Фокусировочный механизм
Точная фокусировка: 0,5 мм/оборот; грубая фокусировка: 45 мм/оборот; полный ход: 15 мм
Масса
9,6 кг
