Новая технология Lattice SIM выводит микроскопию структурированного освещения (SIM) на новый уровень. Высокая эффективность модуляции освещения обеспечивает мягкое облучение и получение изображения со сверхвысоким разрешением и с невероятно высокой скоростью – до 255 кадров в секунду.
Комбинирование методов

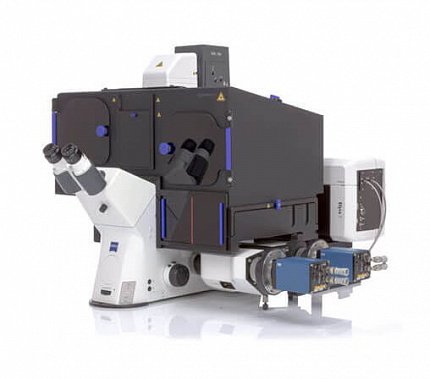

ZEISS Elyra 7 позволяет комбинировать Lattice SIM с микроскопией локализации единичных молекул (SMLM), объединяя такие методы как PALM, dSTORM и PAINT. Теперь можно свободно выбирать красители при визуализации с латеральным разрешением до 20 нм. Мощные лазерные линии позволяют подбирать любые режимы для возбуждения красителей во всем диапазоне от зеленого до дальнего красного.
Гибкость
ZEISS Elyra 7 позволяет использовать различные методы контрастирования и комбинировать их с разными подходами оптического секционирования, такими как новый режим Apotome или LSM 980 с системой Airyscan 2.
| Лазерные линии |
405нм (50мВт), 488нм (100 мВт), 561нм (100 мВт), 642нм (100 мВт) |
| Камера для PALM |
EMCCD камера, разрешение 512 х 512 пикселей, размер пикселя 16 мкм х 16 мкм; Квантовая эффективность 90% |
| Камера для SR-SIM |
EMCCD камера; разрешение 1004 x 1002 пикселей; размер пикселя: 8 мкм x 8 мкм; Квантовая эффективность 65% |
| Скорость захвата PALM |
27 кадров в секунду (512 x 512 пикселей в режиме TIRF |
| Скорость захвата SR-SIM |
1,7 секунды\кадр (1004 x 1002 пикселей), 1,4 секунды\кадр (256 х 256 пикселей) |
| Максимальное поле зрения PALM |
51.1 x 51.1 мкм (с объективом “Plan-Apochromat” 100x/1,46) |
| Максимальное поле зрения SR-SIM |
79.60 x 79.44 мкм (с объективом “ “Plan-Apochromat” 63x/1.40) |
| Штатив |
моторизованный инвертированный микроскоп Axio Observer Z1 SR |
