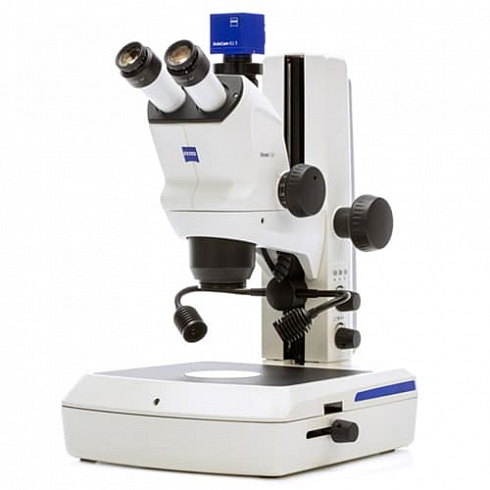

Carl Zeiss Stemi 508 – микроскоп с трансфокатором 8:1, выполненный по схеме Грену.
Stemi 508 – микроскоп Carl Zeiss, выполненный по схеме Грену. Высокая четкость, глубина резкости, прекрасный контраст и натуральная передача цветов – все то, что вы ждете от профессионального стереомикроскопа.
Благодаря апохроматической оптике вы получаете высококонтрастные, четкие и геометрически правильные изображения. Механика микроскопа рассчитана на постоянную работу в КДЛ, реставрационной мастерской. Микроскоп незаменим для гравировки, высокоточной пайке и контролю печатных плат.
Поле зрения микроскопа Stemi 508 – до 36 мм в базовой версии на минимальном увеличении. Это делает стереомикроскоп незаменимым в зуботехнической лаборатории, а также для решения задач при гравировке, работе с металлами и ювелирном направлении. Зум 8: 1 затем позволяет увеличивать детали до 50-кратного увеличения. Сменные объективы расширяют возможности системы, а комфортный угол наклона окулярных трубок 35 градусов позволяет сидеть за микроскопом целый рабочий день, семь дней в неделю, без усталости в шейном отделе позвоночника.
Carl Zeiss Stemi 508 – оптические характеристики, увеличение, рабочее расстояние
Таблица увеличений при использовании дополнительных окуляров для стереомикроскопа Carl Zeiss Stemi 508 представлена ниже. Пользоваться таблицей достаточно просто: в первом столбце указаны все возможные объективы для микроскопа. Во втором столбце их рабочее расстояние. Если вы выбираете микроскоп, к примеру, для гравировки – рабочее расстояние важный параметр. Объектив 0,63х обладает рабочим расстоянием 127 мм, что достаточно для размещения инструмента между микроскопом и рабочей зоной. Далее, в зависимости от того какое увеличение и какие поля зрения вам необходимы – вам стоит выбрать окуляры микроскопа. Оптимальные окуляры 10х. Они дают самое широкое относительное поле зрения и являются самыми светлыми окулярами в предложенном списке.
|
Установленный объектив (линза Барлоу) |
FWD |
PL 10×23 Br Foc |
PL16x16 Br Foc |
PL25×10 Foc |
|||
|
F.N. 23 |
F.N. 16 |
F.N. 10 |
|||||
|
Итоговое увеличение |
Поле зрения, мм |
Итоговое увеличение |
Поле зрения, мм |
Итоговое увеличение |
Поле зрения, мм |
||
|
0,3x |
287 |
1,9-15,0 |
122,7-15,3 |
3,0-24,0 |
85,3-10,7 |
4,7-37,5 |
55,3-6,7 |
|
0,4x |
211 |
2,5-20,0 |
92,0-11,5 |
4,0-32,0 |
64,0-8,0 |
6,3-50,0 |
40,0-5,0 |
|
0,3-0,5x |
233-90 |
1,9-25,0 |
122,7-9,2 |
3,0-40,0 |
85,3-6,4 |
4,7-62,5 |
53,3-4,0 |
|
0,63x |
127 |
3,9-31,5 |
58,4-7,3 |
6,3-50,4 |
40,6-5,1 |
9,8-78,8 |
25,4-3,2 |
|
1x (без линзы) |
92 |
6,3-50,0 |
36,8-4,6 |
10,0-80,0 |
25,6-3,2 |
15,6-125,0 |
16,0-2,0 |
|
1,5х |
53 |
9,4-75,0 |
24,5-3,1 |
15,0-120,0 |
17,1-2,1 |
23,4-187,5 |
10,7-1,3 |
|
2,0х |
35 |
12,5-100,0 |
18,4-2,3 |
20,0-160,0 |
12,8-1,6 |
31,3-250,0 |
8,0-1,0 |
Штативы, эргономика и удобство работы
Стереомикроскоп Stemi 508 устанавливается в штативы со стандартизованным посадочным диаметром 76 мм. На выбор у Carl Zeiss доступно несколько штативов.
|
Исследовательский штатив M для гидробиологии, изучения объектов в проходящем свете с зеркальным осветителем наклонного освещения. Релизует методики темного поля, светлого поля, а также отраженный свет в виде кольцевого осветителя, световодов типа гусиная шея или сегментного осветителя. Универсальный исследовательский штатив для большинства применений. |
|
|
Штатив с выносной консолью для реставрации предметов искусства, гравировки, зуботехнических работ. Устанавливается в крышку рабочего стола, сводя занимаемое место к нулю, либо устанавливается на противовес-подставку. Подходит для отраженного света, чаще всего применяется кольцевой светодиодный источник света. |
|
|
Штатив K-EDU – учебный штатив для работы в проходящем и отраженном свете по методу светлого и темного поля. Упрощенная версия профессионального штатива M, но тем не менее очень удобная. Компактный дизайн, яркое освещение со встроенной регулировкой интенсивности и темнопольной вставкой в проходящий свет. |
Stemi 508 – подключите камеру

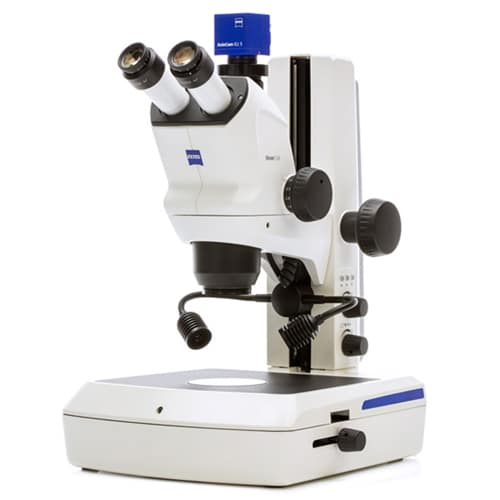

Существует две тринокулярных версии микроскопа Stemi 508 – Trino и Stemi 508 Doc.
Stemi 508 doc – деление потока 100/0 или 0/100 между камерой и правой окулярной трубкой. Идеальное решение, если вы планируете только снимать фотографии. Световой поток переключается между камерой и окулярами, соответственно яркость не теряется в светоделителе.
Stemi 508 trino – поток делится между камерой и окулярами 50/50. Это идеальное решение для записи видео работы под микроскопом, для трансляций с камеры, обучения студентов и проведения мастер-классов. Для максимального комфорта вам потребуется яркий источник света. Наблюдайте и контролируйте работу в окулярах, а камера всегда запишет то, что видят ваши глаза.
Обратите внимание на камеру ADF PRO08 – идеальное решение для записи 4К видео и фотографий со стереомикроскопа при исследовании объектов в светлом или темном поле. Камера позволяет передать изображение до 65 кадров в секунду в режиме Full HD, подходит для демонстрации живого изображения на экран, обучения студентов, создания отчетов и проведения измерений. Качественные, достоверные снимки с натуральной цветопередачей.
|
Модель |
Стереомикроскоп Carl Zeiss Stemi 508 |
|
Тип Микроскопа |
Стереоскоп, типа Грену |
|
Диапазон увеличения |
6,3х – 50х |
|
Рабочее расстояние без установленного объектива |
92 мм |
|
Максимальное разрешение |
1,1 мкм |
|
Максимальный диаметр поля объекта без доп. объектива |
36 мм |
|
Доступный диапазон увеличения |
1,9× – 250× |
